开关控制器产品说明书

品牌：MΛPLE（红叶）

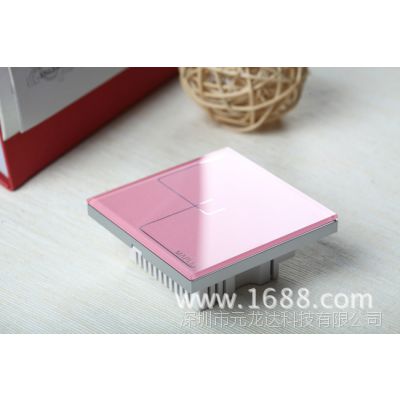

产品名称：开关控制器（MΛPLE触摸开关系列）

一、  适用型号：

本手册适用以下型号开关控制器

    产品名称                        产品型号

零火单路开关控制器                   MK0A0×-01

零火双路开关控制器                   MK0A0×-02

零火三路开关控制器                   MK0A0×-03

二、  产品特点

  · 水晶面板，外观时尚

  · 钢化玻璃，品质优良

· 操作方便简单，舒适体验

· 低功耗设计

· 远距离全向遥控

· 超长使用寿命

· 安全保护功能

三、  产品接线装配图

四、  产品功能

1. 触控功能

手指轻触感应面板上的图标，即可控制相应回路的灯具。由于不存在应力，寿命更加可靠。

1. 遥控功能

遥控器与开关配对注册后，可实现对开关控制器的远距离遥控操作，控制相应回路的灯具，尽享遥控带来的方便与乐趣。

五、  使用方法

1. 手动触摸

手指轻触感应面板上的图标，即可控制相应回路的灯具。灯开，按键指示灯变亮；灯关，按键指示灯变暗。每次操作，蜂鸣器都会“嘀”一声响表示操作成功。

1. 遥控控制

遥控器与开关配对注册后，可实现对开关控制器的远距离遥控操作。使用遥控器之前，必须先与开关控制器配对注册（遥控器的某一个按键与开关控制器的某一键关联）。Maple开关可以实现遥控器一个按键与开关控制器一个按键的配对（一对一），也可以实现多个遥控器按键与开关控制器一个按键的配对（多对一，方便在不同地方使用不同遥控器控制同一个灯具），一个遥控器可以控制三路不同的灯具。

配对注册方法1：

1.长按开关控制器的待注册的某一键丝印图标三秒以上，开关控制器的蜂鸣器响一短声，背光闪烁三次，松开手；

2.长按遥控器的待配对某一键图标三秒以上，待遥控器蓝色指示灯闪烁三次，开关控制器蜂鸣器回应一声，注册配对成功，松开手指。

配对注册方法2：

1、同时按住开关控制器待注册的按键丝印图标与遥控器待配对的丝印图标三秒以上，开关控制器蜂鸣器响一声，遥控器蜂鸣器回应后，蓝色指示灯闪烁三次，配对成功即可松手。

2、用相同的方法，配对遥控器和开关控制器其他需要关联的按键。

  修改/删除配对注册：

1.如果需要修改配对关联，按照上述任意一种注册的步骤，重新注册一组未配对关联按键，即可覆盖之前的关联。

2.如果需要删除配对关联，按照上述任意一种注册的步骤，重新注册已经配对的一组按键，即可删除之前的关联。

六、  负载驱动能力

负载类型：白炽灯/节能灯/日光灯（电子镇流器）/高低压卤素灯/LED灯

负载≤200W/每路

请勿使用超过额定驱动能力（200W/每路）的负载灯具

七、  技术参数

工作电压：AC220V±10%，（50Hz）

工作温度：-20℃------40℃

遥控距离室内无阻隔：≤20米

工作湿度：≤90%RH

尺寸（高*宽*厚）：86mmX86mmX34mm

八、注意事项

1. 请勿使用超过额定驱动能力（200W/每路）的负载灯具。
2. 需要专业人员或电工人员安装。

3.安装位置尽可能选在比较空旷，无障碍的地方，以达到的遥控距离。

4.勿安装在较潮湿的地方，以免长期受潮造成漏电、触电。

5.务必将总电源切断后再安装。

6.注意底盒标示，上电前应确认连接是否正确。

7.仅适用于海拔2000米及以下，非热带气候条件的地区。

九、  产品清单

开关控制器1个

产品使用说明书1本

工程安装螺丝（M4X25）2个

产品保修卡1张

开关控制器产品保修卡

品牌：MAPLE（红叶）

元龙达科技

尊敬的客户：

您好！

非常感谢您选择maple相关产品。在感谢您信任与支持maple的同时，为充分保障您的权益，请您仔细阅读以下的产品保修条款，谢谢！

祝您：身体健康万事如意

                                                          元龙达科技

• 保修条款

1、换货服务：自客户购买产品15天之内，因产品质量问题，公司将为客户提供免费更换产品服务。

2、免费保修：自客户购买之日起一年内，客户可以获得免费保修服务。

3、本保修卡及购货凭证的原件及副本将作为客户享受维修服务的重要依据，请客户妥善保管，如不慎遗失，请与销售方联系。

• 产品免责条款

以下情况不属于产品保修范围，敬请客户注意：

1、施工环境不符合安装指导说明书规定造成产品故障的；

2、非正常使用造成产品故障的；

3、人为行为或不可抗力造成产品故障的；

4、未经我司许可，擅自拆卸产品造成产品故障的。
